　　你们了解过中频电炉电磁感应淬火装置吗?该装置电磁感应器上放置了两个气门，在两个杆端中之间能同时加热到淬火温度，该炉是由主传动电动炉控制，其中轴向定位由电磁铁操控的。

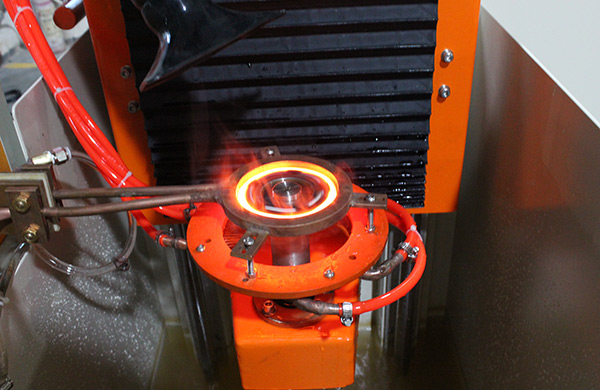

　　中频电炉简易的气门淬火装置

　　中频电炉简易的气门淬火装置中间一匝比二端的匝直径略小，在电磁感应器中心线的二端各放置一个气门，气门杆端位于电磁感应器的中心，由于杆径只8mm左右，因此，电磁感应器通电后，两个杆端同时加热到淬火温度。两个V形块既能定中心，又能定轴向位置。用6kW高频电源加热两个气门时间为3s，气门达到规定温度后，投入下面的淬火槽中，淬火介质一般用油。由于气门生产量大，因此，气门自动淬火装置便成为十分必要的淬火装置。采用IGBT超音频晶体管电源80kHz、9kW，回转工作台，由主传动电动炉控制，径向定位亦由电动炉控制，轴向定位由电磁铁操控。加热时间可根据工艺需要在0.1—9. 95s内调整，工作节拍为加热时间0. 7s。这台炉采用计算炉控镧，具有零件送进、加热退出、冷却送出等功能，可设定工艺参数，并有显示、记录、打印等功能。

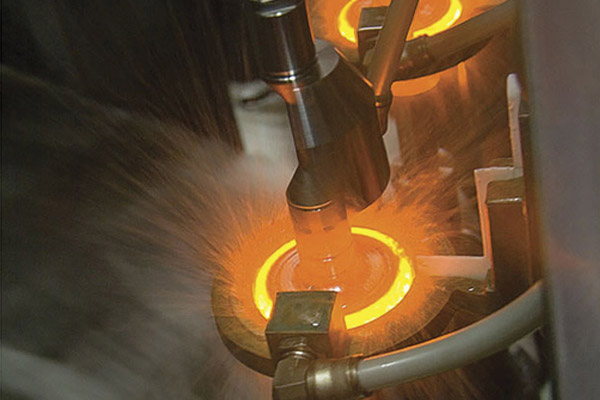

电磁感应淬火装置

　　措施

　　JYP电源在这台炉设计上采取了一些措施：①采用半环电磁感应器，它的电流除周向流动外，还有纵向部分，使螺纹顶与底均能加热;

　　②通过间隔定位块跨在丝杠上进行扫描淬火，由于定位块紧跨在丝杠上，保持了等间隙，丝杠又是转动着加热，可使加热均匀;

　　③安装了支承丝杠的限变形滚子，减少了弯曲变形。

电磁感应淬火装置

　　以上就是关于电磁感应淬火装置的相关介绍,该炉采用的是半环电磁感应器，它能使螺纹顶与底均能加热，还想了解更多资讯就多关注JYP电源网站吧!
